Нейросеть для чертежа: 5 шагов от описания до файла САПР

Что нейросеть делает с чертежом, а что нет

Начну с того, чего она не делает: нейросеть не берёт карандаш и не проводит линии на листе так, как это делает конструктор. Картинку, похожую на чертёж, она нарисовать может, только это будет именно картинка: красивые штрихи и выдуманные цифры, по которым ничего не измерить и не отправить в цех

Зато три вещи она делает всерьёз, и все три я прогнал руками:

• собирает файл чертежа по описанию словами - ты пишешь «пластина 120 на 60, четыре отверстия по 8 мм», на выходе файл DXF, который открывает чертёжная программа
• читает готовый чертёж - фотографию или файл, и вытаскивает оттуда размеры, отверстия, надписи
• проверяет - проходит по элементам и говорит, где размер не проставлен

Разница между «нарисовала картинку» и «собрала файл» тут главная. В картинке нет ничего, кроме пикселей. В файле лежат объекты: линия знает свои координаты, отверстие знает диаметр, размер знает, к чему он привязан. Из файла можно резать металл, из картинки нельзя

DXF - это и есть тот самый файл. Простыми словами, общий язык, на котором чертёжные программы разговаривают друг с другом. Ему больше тридцати лет, и его понимают почти все

Заодно расшифрую слово из заголовка: САПР значит система автоматизированного проектирования, а по-простому - любая программа для черчения на компьютере. LibreCAD из Шага 3 ниже - как раз она

Какие сервисы открылись из Москвы: мой замер

Из десяти проверенных адресов семь открылись сразу, два не пустили, один перебросил на другой адрес. Я прогнал проверку с московского сервера 19 августа 2026 года в 10:38 по Москве, вот те же строки, отсортированные по тому, что ответил сайт: первая колонка адрес, вторая ответ, третья время:

gemini.google.com/ 200 0.239599s
giga.chat/ 200 0.034685s
alice.yandex.ru/ 200 0.289126s
chat.qwen.ai/ 200 0.525716s
zoo.dev/ 200 0.355295s
www.tripo3d.ai/ 200 0.424792s
www.meshy.ai/ 200 0.910857s
chatgpt.com/ 403 0.074385s
text-to-cad.zoo.dev/ 403 0.211089s

Читать эту запись просто: первые семь адресов открылись, два последних сервис не пустил. Десятым в том же прогоне шёл claude.ai, он перебросил запрос на другой адрес

Про 403 отдельно, чтобы не соврать: такой код часто отдаёт защита сайта любому запросу без обычного браузера. Это не доказательство блокировки, поэтому я говорю только то, что проверил, и не пишу «не работает в России»

Замер сделан 19.08.2026 с московского адреса. Через месяц картина может поменяться в любую сторону, так что перед тем как на что-то опираться, проверь сам

Шаг 0. Где писать словами: одно окно вместо чертёжной доски

Всё, что нужно поставить до старта, это одно окно, в котором ты обычными словами пишешь задачу, а машина делает работу. У меня это Claude Code внутри редактора VS Code

Куда нажать. Поставь его по гайду установки, там расписан каждый клик, включая оплату из России

Что увидишь. Откроется окно с полем ввода внизу. Никаких кнопок «начертить окружность», только строка, куда ты пишешь текстом

Что это тебе даёт. Дальше ты не изучаешь чертёжную программу, а объясняешь задачу словами. Программу мы включим позже, и только чтобы посмотреть результат глазами

Если само слово «нейросеть» пока звучит туманно, начни с разбора что такое нейросеть, а первые шаги именно в этом окне разложены в гайде Claude Code для новичков

Шаг 1. Описать деталь четырьмя строками

Результат начинается с четырёх обычных строк про деталь, а не с волшебной формулировки. Вот то самое описание, с которого начался мой прогон, слово в слово:

пластина 120 на 60 мм, толщина 4 мм,
четыре отверстия диаметром 8 мм по углам с отступом 12 мм от края,
паз 30 на 10 мм по центру,
рамка А4 и основная надпись

Куда нажать. Скопируй этот текст целиком, замени числа на свои и вставь в поле ввода того окна из Шага 0, потом нажми Enter

Что увидишь. В ответ пойдут строки о том, что именно собирается: контур, отверстия, размеры, рамка листа

Что это тебе даёт. Ты задал деталь так, как её задаёт человек в цеху, без единого чертёжного термина

Правило простое: каждое число, которое важно для изготовления, должно быть в описании. Не сказал про толщину - её никто не придумает за тебя, а если придумает, будет хуже

Шаг 2. Получить файл чертежа и увидеть, из чего он состоит

Файл собирается за секунды, и сразу видно, сколько в нём чего

Куда нажать. Скопируй фразу «собери файл чертежа DXF по моему описанию и выведи, сколько в нём слоёв и объектов» и отправь её в то же окно

Что увидишь. Имя сохранённого файла и сводку: сколько слоёв, сколько объектов каждого типа. У меня вышло так:

gotovo: chertezh-kronshteyn.dxf
sloev v chertezhe: 6
  CIRCLE       4
  DIMENSION    4
  LINE         11
  LWPOLYLINE   5
  TEXT         3
vsego obyektov: 27

Что это тебе даёт. Ты сразу видишь, что реально легло в файл, а не веришь на слово

Если это первый твой запуск, окно само поставит бесплатный набор кода Python по имени ezdxf - он и собирает файл. Ставится один раз и меньше минуты, отказываться от установки не нужно, это не подписка и не отдельная программа

Перевожу на человеческий: CIRCLE это окружности, то есть мои четыре отверстия. DIMENSION это размеры, их поставлено 4. LWPOLYLINE это замкнутые контуры: сама пластина, паз, рамка листа, штамп. TEXT это надписи в штампе. Строки с отступом под «sloev v chertezhe» - это не сами слои, а типы объектов, их пять и это другой счётчик. Слоёв в файле шесть: контур, оси, размеры, рамка и два служебных, которые ezdxf создаёт сам. Итого 27 объектов и 6 слоёв, слой это как прозрачная плёнка, на которой лежит своя часть чертежа

Сам файл вышел на 45466 байт и 8980 строк. Внутри него обычный текст, его можно открыть блокнотом и увидеть координаты каждой линии

Работает это на бесплатном наборе кода ezdxf. В его документации сказано прямо:

«ezdxf is a Python package to create new DXF documents and read/modify/write existing DXF documents»

документация ezdxf, раздел Introduction

По-русски: набор кода на Python, который создаёт новые файлы DXF и читает, меняет и сохраняет уже существующие

Текущая версия 1.4.4 вышла 14 мая 2026 года, лицензия MIT, то есть пользоваться можно бесплатно, в том числе в работе (страница ezdxf на PyPI). Полностью поддерживаются версии формата от R12 до R2018, а значит файл откроется и в старой программе

Шаг 3. Открыть чертёж в бесплатной программе и посмотреть глазами

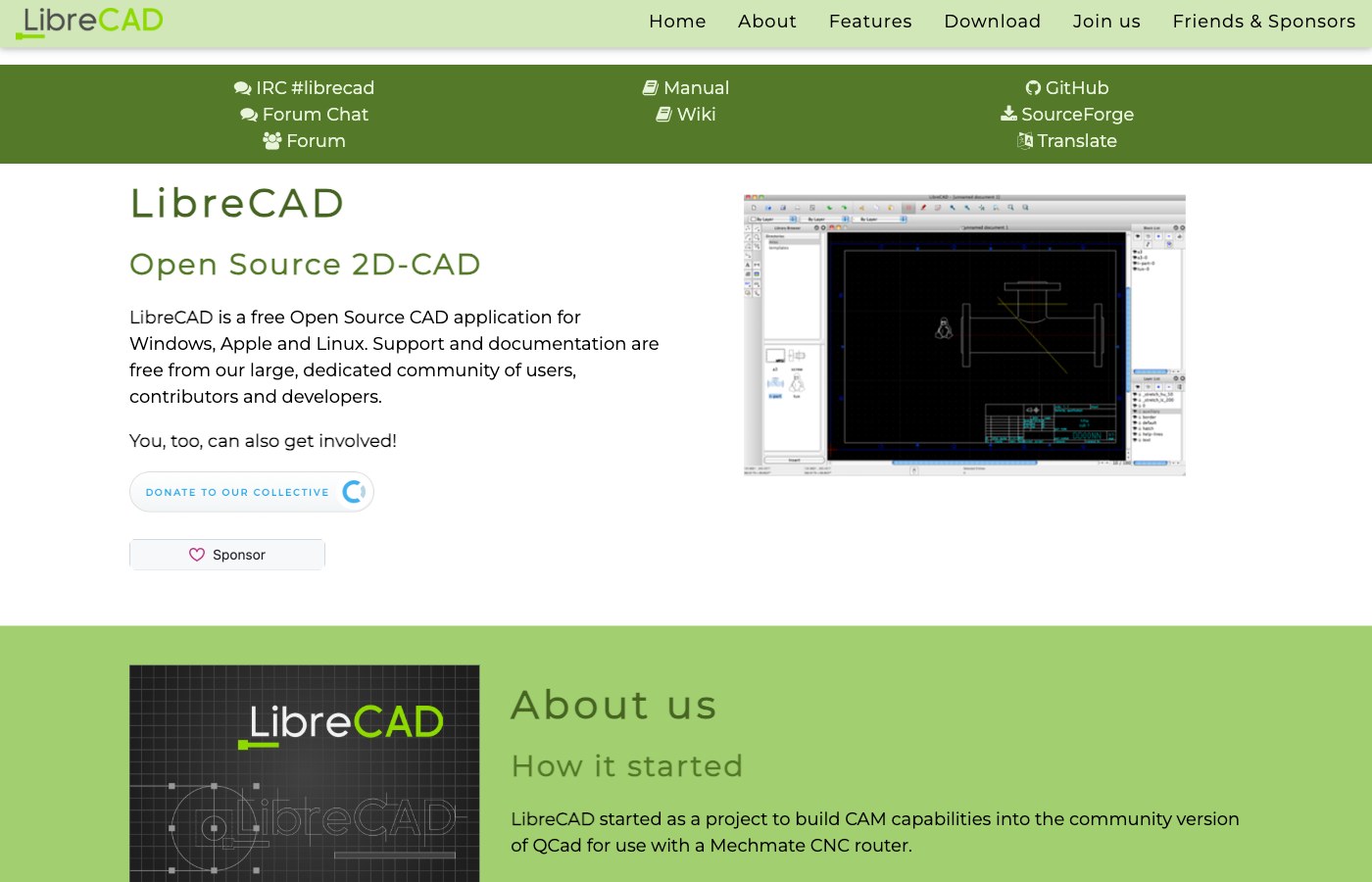

Смотреть результат нужно в чертёжной программе, и для этого не надо ничего покупать. Я открываю LibreCAD, на её главной странице написано прямо:

«LibreCAD is a free Open Source CAD application for Windows, Apple and Linux»

LibreCAD, главная страница проекта

Программа бесплатная по лицензии GPLv2 - это открытый код, пользоваться и распространять можно без оплаты

Куда нажать. На сайте кнопка Download, дальше версия под свою систему, установка обычная

Что увидишь. Белое поле с сеткой, слева панель инструментов. Открой свой файл через File - Open, и чертёж появится целиком: контур, отверстия, размеры, рамка

Что это тебе даёт. Это единственный честный способ понять, что получилось. Пока ты не посмотрел глазами, у тебя не чертёж, а надежда

Шаг 4. Попросить проверить чертёж и не поверить проверке на слово

Проверка находит настоящие дыры, но и сама врёт, и это надо знать заранее

Куда нажать. Скопируй фразу «пройди по файлу и назови элементы без размера» и отправь её в то же окно

Что увидишь. Список того, что нашла проверка, и отдельно чего не хватает. У меня вышло так:

chto nashli v fayle
  otverstiy (okruzhnostey): 4
  prostavlennyh razmerov:   4
  zamknutyh konturov:       5
  diametry otverstiy, mm:   8.0
  chislovye znacheniya razmerov, mm: 12.0, 30.0, 60.0, 120.0

chego ne hvataet
  - diametr otverstiy 8 mm nigde ne prostavlen
  - paz est v konture, no ego vysota razmerom ne zakryta

itog: elementov na chertezhe 9, razmerov 4, propuskov 2

Что это тебе даёт. Список подозрений, а не готовый вердикт: каждую находку из него сверяешь глазами, вот почему дальше это и разобрано

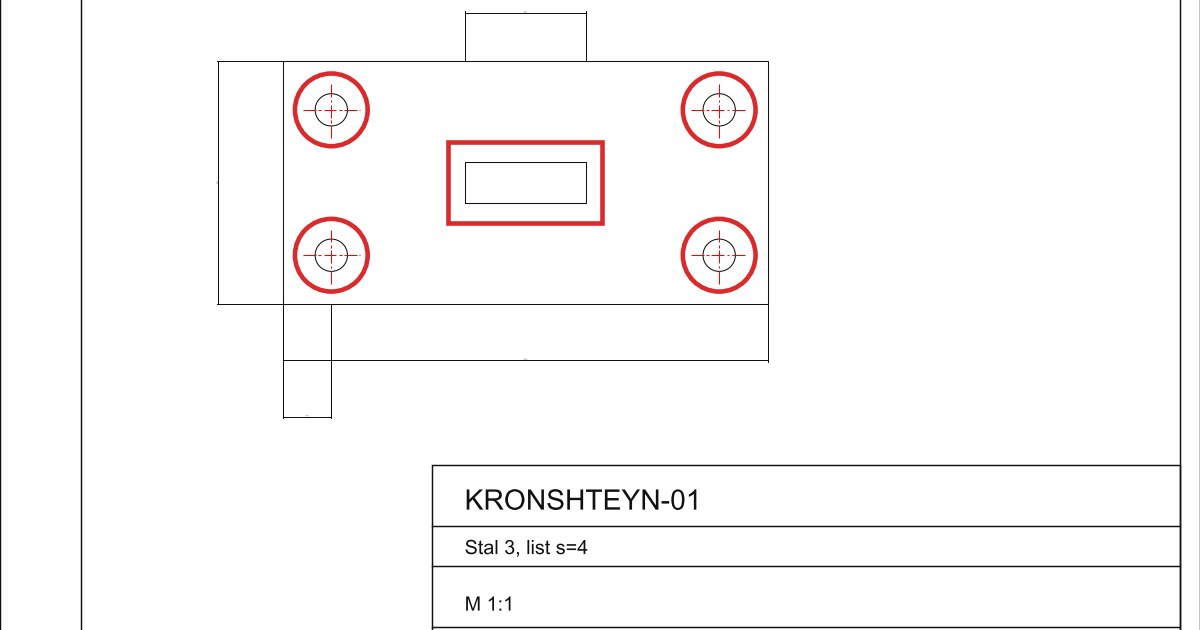

Обе находки на первый взгляд настоящие. Отверстия в файле есть, а надписи «диаметр 8» на листе нет - это чистая правда. Паз нарисован, и в первом прогоне его высота действительно ещё не была проставлена - тоже похоже на правду. По такому чертежу деталь не сделают: рабочий увидит дырку и не узнает, каким сверлом её брать

Потом я попросил дописать оба пропущенных размера, и на листе их стало 6 вместо 4. Та же проверка, запущенная заново, продолжила писать «пропусков 2»:

chto nashli v fayle
  otverstiy (okruzhnostey): 4
  prostavlennyh razmerov:   6
  zamknutyh konturov:       5
  diametry otverstiy, mm:   8.0
  chislovye znacheniya razmerov, mm: 0.0, 10.0, 12.0, 30.0, 60.0, 120.0

chego ne hvataet
  - diametr otverstiy 8 mm nigde ne prostavlen
  - paz est v konture, no ego vysota razmerom ne zakryta

itog: elementov na chertezhe 9, razmerov 6, propuskov 2

У двух находок причина разная, и это стоит знать. Диаметр отверстия проверка не находит потому, что ищет число 8 среди длин, а диаметр записан другим типом размера, у которого в её же логике длина нулевая - машина посмотрела не туда, где лежит ответ. С пазом иначе: эта строка вообще не смотрит на размеры, она считает на листе четырёхугольные контуры, и если их три и больше, пишет «высота не закрыта» - всегда, при любом состоянии чертежа. У меня таких контуров пять: хватает и на саму пластину, и на паз, и на рамку листа со штампом. Значит строка появится, даже если высоту паза проставить трижды, и то, что она совпала с правдой в первом прогоне, было совпадением, а не проверкой. Вывод для тебя ровно один: любую находку и любое «всё в порядке» сверяй глазами в программе из Шага 3

Шаг 5. Починить найденное: размеры оказались в сто раз больше

Самая дорогая ошибка не показалась ни в одной проверке и не бросилась в глаза на листе: её вообще не было видно. У стиля размеров стоял множитель длины 100, а высота цифры всего 0,25 мм, и при такой высоте текст физически не читается ни на экране, ни на бумаге

Причину нашёл не взглядом на картинку, а в самом файле: множитель 100 значит, что число 120 на листе должно было превратиться в 12000, только увидеть эту цифру было нельзя при всём желании. Я попросил поправить обе настройки и перевыпустить чертёж:

bylo:  dimlfac = 100.0 | dimtxt = 0.25
stalo: dimlfac = 1.0 | dimtxt = 3.5
razmerov na liste: 6
fayl: chertezh-kronshteyn-v3.dxf
fayl chertezh-kronshteyn-v3.dxf 56532 bayt

Куда нажать. Скопируй строку «на листе размеры в сто раз больше, проверь множитель размерного стиля» и отправь её в то же окно

Что увидишь. В ответ придёт правка настроек стиля в том же файле и перевыпущенный чертёж, у меня он занял 56532 байта

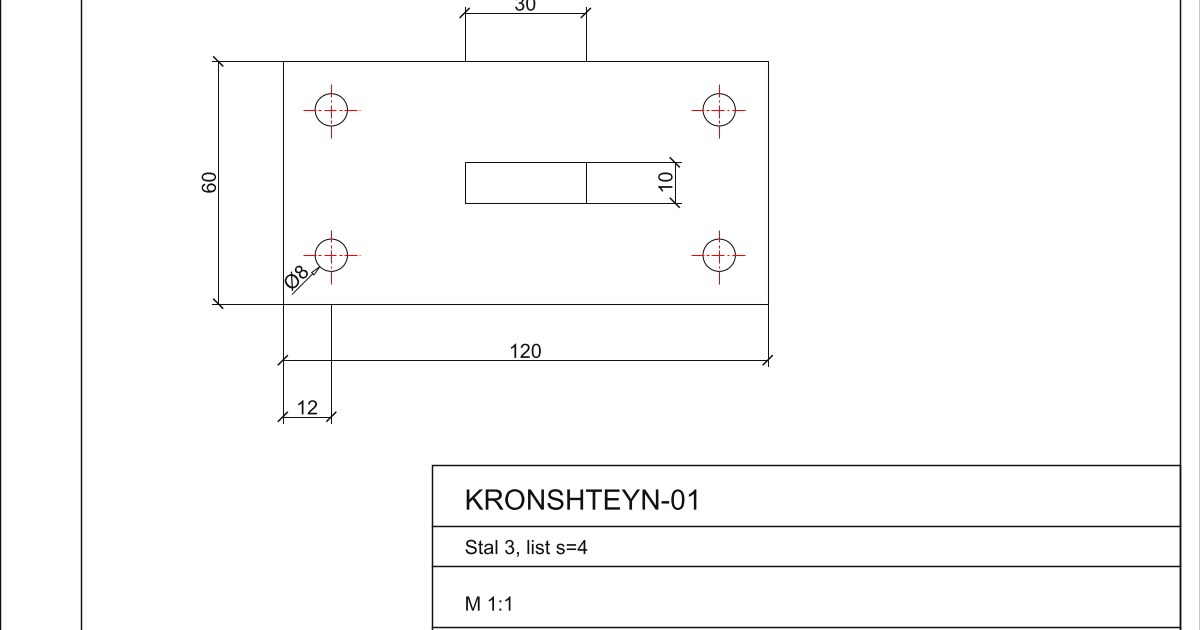

Что это тебе даёт. Ту же деталь, но с настоящими числами: 120, 60, 12, 30, 10 и знак диаметра 8 мм. Файл с этими числами и есть тот самый исправленный чертёж

Заметь важное: сама нейросеть про этот множитель не сказала ни слова, пока я не посмотрел на лист. Она честно сделала то, что попросили, и честно унаследовала настройку по умолчанию

Картинка чертежа и файл чертежа: почему это разные вещи

Картинка весит меньше, а стоит для дела ничего, и вот замер. Я отрисовал свой же чертёж в PNG и сравнил два файла:

kartinka chertezha: chertezh-kronshteyn.png, 16143 bayt
fayl chertezha:     chertezh-kronshteyn.dxf, 45466 bayt
otrisovka zanyala:  0.38 sekundy
v kartinke sloev:   0
v fayle sloev:      6
v kartinke obyektov: 0
v fayle obyektov:   27

Картинка вышла в 2,8 раза легче, отрисовалась за 0,38 секунды и не содержит ничего: ни слоёв, ни объектов. В файле те же 6 слоёв и 27 объектов, каждый со своими координатами

Отсюда рабочее правило. Любая нейросеть, которая «рисует чертёж», по умолчанию выдаёт картинку. Спрашивай сразу: файл будет? В каком формате? Если ответ «PNG» или «JPG», для изготовления это не годится, годится для презентации

Чертёж по фото: что ИИ читает, а что дорисовывает

Читает нейросеть чертёж неплохо, но ровно то, что физически видно на снимке. Загрузить фотографию или скан можно в те же окна, которые открылись у меня из Москвы: Gemini, GigaChat, Алиса, Qwen. В документации Gemini перечислены форматы картинок на вход: PNG, JPEG, WEBP, HEIC, HEIF, и сказано, что за один запрос модель принимает «a maximum of 3,600 image files per request», а весь запрос с картинками внутри не должен превышать 20 МБ (документация Gemini). У GigaChat модель GigaChat 3 Ultra открыта физлицам в бесплатном режиме (список моделей GigaChat)

Что стоит просить по фото чертежа:

• перечислить все проставленные размеры и позиции
• сказать, какие элементы остались без размера
• расшифровать надписи в штампе и обозначения материала
• перевести чертёж из дюймов в миллиметры

Чего просить не стоит: додумывать то, чего на снимке нет. Смазанная цифра, обрезанный край листа, тень поперёк размерной линии - и в ответ приедет правдоподобное число, которого никто не проставлял. Проверяй каждое число, которое ИИ «прочитал», по исходнику

Отдельная соседняя задача - переделать по чертежу комнату или интерьер. Это другая работа и другие сервисы, разбор лежит рядом: нейросеть для дизайна интерьера

Из чертежа в объём: где это уже работает

Из плоского чертежа объёмная модель делается, но пока приблизительно. Сервисы вроде Meshy и Tripo принимают картинку и отдают трёхмерную модель, оба открылись у меня из Москвы напрямую. На бесплатном плане Meshy даёт «100 credits every month, which automatically reset at 00:00 (UTC) on the first day of each month» и выгрузку в форматы .fbx, .obj, .usdz, .glb, .stl, .blend, причём результаты бесплатного плана лежат под лицензией CC BY 4.0 - использовать можно, если указать автора (тарифы Meshy). У Tripo бесплатный план даёт «200 Monthly Credits ≈ 13 Models» и одну задачу за раз, но только для некоммерческого использования (тарифы Tripo)

Есть и путь ближе к инженерии: Zoo обещает «Create fully editable 3D models in one prompt», то есть редактируемую модель по одному описанию (Zoo Zookeeper). Главная страница zoo.dev у меня открылась, а внутренний адрес text-to-cad.zoo.dev дал отказ голому запросу, поэтому вердикта про доступ не выношу

Честная граница такая: модель из картинки годится, чтобы показать заказчику форму, напечатать сувенир, покрутить в презентации. Для детали, которая пойдёт в станок, размеры всё равно задаются в чертеже, а не угадываются по фотографии

Отдельная соседняя тема - получить объёмную модель именно ПО чертежу, а не по фото с нуля, разбор лежит рядом: нейросеть 3D-модель

Пять границ: где нейросеть не заменяет инженера

Границы тут жёсткие, и лучше знать их до, а не после. Ни одна из пяти не лечится «более точным промптом»

Есть и шестая, бытовая: настройки по умолчанию. Мой множитель размеров 100 никто не выдумывал специально, он просто был таким в готовом наборе. Такие вещи ловятся только взглядом на лист

Чем закрывать каждую задачу: короткое сравнение

Под каждую из четырёх задач есть свой инструмент, и они не взаимозаменяемы. Сводка ниже собрана по моему прогону и по страницам самих сервисов, все проверены 19.08.2026

Если коротко: файл собирается словами, смотрится глазами, читается по фото, а в объём переводится отдельным сервисом. Одной кнопки, которая делает всё сразу, на август 2026 года нет

Источники

Все страницы открыты 19.08.2026

• ezdxf на PyPI - версия 1.4.4 от 14.05.2026, лицензия MIT
• Документация ezdxf - поддерживаемые версии DXF и надстройка отрисовки
• LibreCAD - бесплатная программа для плоских чертежей
• Тарифы Meshy - бесплатный план и форматы выгрузки
• Тарифы Tripo - бесплатный план
• Zoo Zookeeper - модель по текстовому описанию
• Работа с картинками в Gemini - форматы и лимиты
• Модели GigaChat - бесплатный режим для физлиц
